Produktoversigt
Vores fjedrende-siddende rillede portventiler giver pålidelig strømningsisolering i brandsikringssystemer, kommercielle HVAC-netværk og industrielle vandrørledninger. Med et ikke-stigende spindel (NRS) design og standardrillede ender, der matcher AWWA C606-specifikationerne, tillader disse ventiler hurtig mekanisk installation uden svejsning eller flanger.
Bygget i vores ISO 9001-certificerede støberi gennemgår hvert ventilhus automatisk skal-støbning og 100 % hydrostatisk test før forsendelse. Vi leverer globale mekaniske entreprenører og distributører med ensartet dimensionel nøjagtighed og sporbare varmetal.
-
![Rillet ikke-stigende stammeventil]()
Rillet ikke-stigende stammeventilDen rillede Non-Rising Stem (NRS) portventil giver pålidelig on/off flowkontrol til brandsikringssystemer, HVAC-sløjfer og kommunale vandforsyningsledninger.Mere -
![Rillet portventil til vandforsyning]()
Rillet portventil til vandforsyningDen rillede endeportventil giver hurtig, stiv isolering til kommunale vandnetværk, VVS-installationer og kommercielle brandsikringssystemer.Mere -
![Rillet portventil til brandbeskyttelse]()
Rillet portventil til brandbeskyttelseDen Grooved Gate Valve er konstrueret til hurtig installation og pålidelig flowkontrol i kommercielle og industrielle brandsikringssystemer.Mere -
![Rillet stigende stamme-portventil]()
Rillet stigende stamme-portventilDen rillede, stigende stammeportventil giver pålidelig strømningsisolering og hurtig mekanisk installation til kommerciel VVS, HVAC-sløjfer og brandsikringssystemer.Mere -
![Rillet, elastisk sædeventil]()
Rillet, elastisk sædeventilDen rillede, elastiske, siddende portventil muliggør hurtige, stive rørforbindelser uden gevind, svejsning eller flange, hvilket reducerer installationsarbejdet betydeligt i kommercielle brandbeskyttelses- og HVAC-rørnetværk.Mere -
![Duktilt jernrillet endeportventil]()
Duktilt jernrillet endeportventilDen duktile rillede endeventil giver hurtig, stiv installation til brandbeskyttelse og HVAC-rørsystemer.Mere
Tekniske specifikationer
|
Parameter |
Specifikationsdetaljer |
|
Størrelsesområde |
NPS 2" til 12" (DN50 – DN300) |
|
Arbejdstryk |
300 PSI (2,1 MPa / 20,7 bar) |
|
Maksimal arbejdstemp |
120 grader (248 grader F) |
|
Tilslutning Standard |
Rillede ender til AWWA C606 / ISO 6182 |
|
Kropsmateriale |
Duktilt jern ASTM A536 Gr. 65-45-12 |
|
Kile materiale |
Duktilt jern fuldt indkapslet med EPDM |
|
Stængelmateriale |
Rustfrit stål AISI 420 / 304 |
|
Belægninger |
Fusion Bonded Epoxy (FBE) indvendig og udvendig, min. 250 mikron |
|
Godkendelser |
UL-listet og FM-godkendt (se specifikke modellister) |
Nøglefunktioner
Ikke-stigende stilk (NRS)
Kompakt profil kræver minimal frigang, velegnet til tætte ventilbrønde og væginstallationer.
01
Indkapslet kile
EPDM-gummi vulkaniseret direkte til den duktile jernkerne, hvilket sikrer dryp-tæt afspærring ved nominelt tryk uden nedbrydning af sædet.
02
Strømlinet flowsti
Fuldt-portinteriørdesign eliminerer flowbegrænsning, hvilket minimerer trykfaldet over ventilenheden.
03
Montering af sabotageafbryder
Integreret pude/boss-forsyning tillader direkte installation af overvågningsafbrydere til brandsprinklerovervågning.
04
Duktiljernskonstruktion
Krop med høj trækstyrke absorberer rørspændinger og mekanisk stød bedre end standard støbejern.
05
Brandsikringssystemer:Hovedkontrolventiler, sprinklerzoneisolering og brandpumpeafgangsledninger.
HVAC kølet og kondensatorvand:Rum til mekanisk udstyr, køletårnsløkker og primære-sekundære pumpehoveder.
Kommunal vandfordeling:Drikkevandsnetværk og boosterstationsisolering.
Industrielle forsyningsrør:Anlægsvandforsyning og generelle væsketransportledninger.
OEM & tilpasning
Vi understøtter skræddersyet fremstilling til OEM skridskobyggere og specialiserede industrielle distributører:
Branding:Tilpassede navneskilte, prægede kropslogoer og laser-ætsede sporbarhedskoder.
Belægningsspecifikationer:Alternative epoxytykkelser eller specialiserede kyst-/underjordiske korrosionsbeskyttelsesbelægninger.
Aktiveringsforberedelse:Gearoperatørtilbehør eller for-borede monteringspuder til elektrisk/pneumatisk aktuatorintegration.
Emballage:Kraftige-eksporterede-krydsfinerkasser eller palleterede krympeindpakkede-pakker, der er skræddersyet til containerforsendelse.
Test, kvalitet og dokumentation
Kvalitetskontrol fungerer strengt i henhold til ISO 9001 og API-kvalitetsprotokoller, ved at bruge-hjemme spektroskopiske metalanalyse og koordinatmålemaskiner (CMM).
Trykprøvning:Hver ventil gennemgår skaltest ved 1,5 x arbejdstryk og sædetest ved 1,1 x arbejdstryk i henhold til EN 12266 / API 598.
Belægningsvedhæftningstest:Cross-adhæsions- og feriedetektionstest udført på indvendige epoxyoverflader.
Medfølgende dokumentationspakker:
Materialetestrapporter (MTR'er) til EN 10204 3.1
UL/FM-certifikatnumre og inspektionstestrapporter
Manualer til installation, drift og vedligeholdelse (IOM).
Tekniske ressourcer og downloads
Download 2D/3D CAD- og BIM-modeller (ZIP) (vigtigt for mekaniske entreprenører og rørdesignere)
Download komplet teknisk katalog (PDF)
FAQ
Spørgsmål: Hvilke rørrillespecifikationer er kompatible med disse ventiler?
A: Enderillerne overholder AWWA C606-specifikationerne for rulle-rillede og skåret-rillede kulstofstål, rustfrit stål og duktilt jernrør.
Q: Kan disse ventiler installeres i udendørs eller underjordiske miljøer?
A: Ja. Standard 250 mikron Fusion Bonded Epoxy (FBE) belægning modstår jordpåvirkning og fugt. For direkte nedgravning, specificer vores vertikale indikatorpost (IP) adapter.
Q: Hvad er din standardgennemløbstid for bulkprojektordrer?
A: Standardproduktionstid er 25 til 35 dage, afhængigt af ordrevolumen og påkrævet størrelsesfordeling. Lagervarer sendes inden for 7 hverdage.
Sp.: Leverer du tredjepartsinspektionsrapporter- før afsendelse?
A: Ja. Vi imødekommer inspektioner af SGS, BV, TÜV eller kunde-udpegede tredjeparts-agenturer på vores produktionsanlæg.
Anmod om et tilbud
Indsend dine projektspecifikationskrav (størrelse, mængde, arbejdstryk og påkrævede godkendelser) for et kommercielt tilbud. Vores ingeniørteam svarer inden for 24 timer med komplette tekniske datablade og priser.
Vi er kendt som en af de mest pålidelige producenter og leverandører af rillede portventiler i Kina. Med et professionelt produktionsteam er vi i stand til at opfylde behovene hos størstedelen af vores kunder. Du er velkommen til at købe tilpassede rillede portventiler lavet i Kina her fra vores fabrik.
-
![Enkelt udløbsvinkel brandhane]()
Enkelt udløbsvinkel brandhaneLøft dine brandslukningssystemer med Keylion® Single Outlet Angle Fire Hydrant, der er udviklet til pålidelig ydeevneMere -
![Vingetype Vandstrømsdetektor]()
Vingetype VandstrømsdetektorVores avancerede vingetype vandstrømsdetektor er konstrueret til at give pålidelig og effektiv flowovervågning i vådeMere -
![Tilsynskontakt]()
TilsynskontaktSupervisory Switch er en vital komponent til overvågning af status for brandslukningskontrolventiler. Det sikrer, atMere -

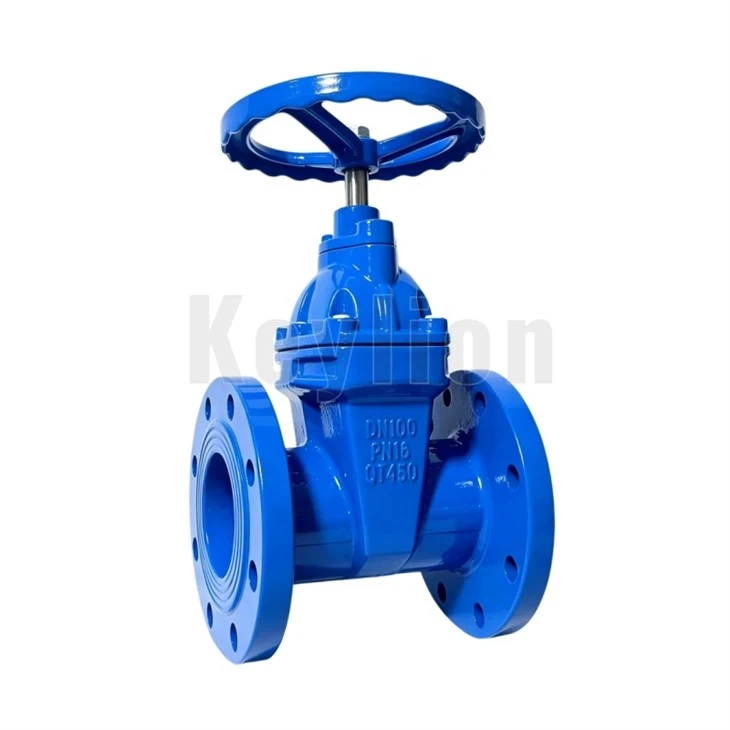

![OS&Y portventil med flange]()
